Modes de pose
Modes de pose (classes)
Les modes de pose sont codifiés par la norme NF C 15-100 en 9 classes (de 0 à 8), subdivisées chacune en plusieurs références (REF) :
• Classe 0 : pose sous conduit (8 références 01 à 05A), tableau 52C (CLASSE 0).
• Classe 1 : pose des câbles à l’air libre (4 références 11 à 13), tableau 52C (CLASSE 1).
• Classe 2 : pose dans les vides de construction (8 références 21 à 25), tableau 52C (CLASSE 2).
• Classe 3 : pose dans les goulottes (5 références 31 à 34A), tableau 52C (CLASSE 3).
• Classe 4 : pose dans les caniveaux (3 références 41 à 43), tableau 52C (CLASSE 4).
• Classe 5 : pose encastrée (3 références 51 à 53), tableau 52C (CLASSE 5).
• Classe 6 : pose enterrée (3 références 61 à 63), tableau 52C (CLASSE 6).
• Classe 7 : pose dans les moulures et huisseries (4 références 71 à 74), tableau 52C (CLASSE 7).
• Classe 8 : pose immergée (1 références 81), tableau 52C (CLASSE 8).
• Classe 0 : pose sous conduit (8 références 01 à 05A), tableau 52C (CLASSE 0).
• Classe 1 : pose des câbles à l’air libre (4 références 11 à 13), tableau 52C (CLASSE 1).
• Classe 2 : pose dans les vides de construction (8 références 21 à 25), tableau 52C (CLASSE 2).
• Classe 3 : pose dans les goulottes (5 références 31 à 34A), tableau 52C (CLASSE 3).
• Classe 4 : pose dans les caniveaux (3 références 41 à 43), tableau 52C (CLASSE 4).
• Classe 5 : pose encastrée (3 références 51 à 53), tableau 52C (CLASSE 5).
• Classe 6 : pose enterrée (3 références 61 à 63), tableau 52C (CLASSE 6).
• Classe 7 : pose dans les moulures et huisseries (4 références 71 à 74), tableau 52C (CLASSE 7).
• Classe 8 : pose immergée (1 références 81), tableau 52C (CLASSE 8).
Des exemples de modes de pose sont présentés dans les tableaux 52C.
Facteurs de correction
Des facteurs de correction ont été définis pour prendre en compte les conditions spéciales d’installation ou d’environnement. :
• K1 : Température ambiante.
• K2 : Température du sol.
• K3 : Résistivité thermique du sol.
• K4 : Groupements de circuits.
• K5 : Harmoniques.
• K1 : Température ambiante.
• K2 : Température du sol.
• K3 : Résistivité thermique du sol.
• K4 : Groupements de circuits.
• K5 : Harmoniques.
Le facteur de correction global (K) est égal au produit des tous ces coefficients.
Température ambiante (K1)
La valeur de la température ambiante à utiliser est la température du milieu environnant lorsque le câble ou le conducteur considéré n'est pas chargé. Les valeurs de courants admissibles indiquées dans cet article sont valables pour une température ambiante de :
• 30 °C : pour les câbles dans l'air, quel que soit le mode de pose.
• 30 °C : pour les câbles dans l'air, quel que soit le mode de pose.
Pour d'autres températures ambiantes, les valeurs des tableaux doivent être multipliées par le facteur approprié des tableaux 52K.
Les facteurs de correction du tableau 52K ne tiennent pas compte de l'augmentation éventuelle de température due au rayonnement solaire (correction de 0,85).
Lorsque des canalisations électriques sont encastrées dans des parois comportant des éléments chauffants, il est généralement nécessaire de réduire les courants admissibles en appliquant les facteurs de correction du tableau 52K.
Température du sol (K2)
La valeur de la température du sol à utiliser est la température du milieu environnant lorsque le câble ou le conducteur considéré n'est pas chargé.
Les valeurs de courants admissibles indiquées dans cet article sont valables pour une température du sol de :
• 20 °C : pour les câbles enterrés directement dans le sol ou dans des conduits enterrés.
• 20 °C : pour les câbles enterrés directement dans le sol ou dans des conduits enterrés.
Pour d'autres températures du sol, les valeurs des tableaux doivent être multipliées par le facteur approprié des tableaux 52L.

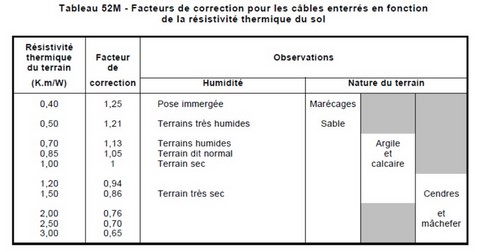

Résistivité Thermique du sol (K3)
Les figures ne sont pas destinées à représenter réellement les modes de pose mais sont destinées à expliquer le principe du mode de pose correspondant :
Groupement de circuits (K4)
Il y a groupement de circuits si la pose est jointive, c'est à dire si la distance libre séparant deux câbles est inférieure ou égale à deux fois le diamètre extérieur du plus gros conducteur ou câble. :

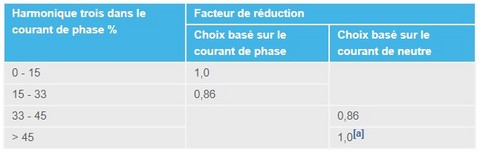

Harmoniques (K5)
Le courant admissible d’un circuit triphasé à quatre ou cinq conducteurs est basé sur l’hypothèse que seulement trois conducteurs sont pleinement chargés.
Toutefois, lorsque des courants harmoniques sont en circulation, le courant de neutre peut être significatif, voire supérieur à celui des phases. Cela est dû au fait que les courants harmoniques de rang 3 des phases ne s’annulent pas les uns les autres, mais s’ajoutent dans le conducteur neutre.
Ceci affecte évidemment la capacité de transport de courant du câble, un facteur de correction K5 doit alors être appliqué.
Toutefois, lorsque des courants harmoniques sont en circulation, le courant de neutre peut être significatif, voire supérieur à celui des phases. Cela est dû au fait que les courants harmoniques de rang 3 des phases ne s’annulent pas les uns les autres, mais s’ajoutent dans le conducteur neutre.
Ceci affecte évidemment la capacité de transport de courant du câble, un facteur de correction K5 doit alors être appliqué.
Méthodes de référence
Pour chacun des modes de pose (tableau 52C), une méthode de référence, repérée par l'une des lettres : B, C, D, E ou F, défini les facteurs de correction :
• Méthode de référence « B » : conducteurs enfermés en enceintes non ventilées (mauvaise dissipation de la chaleur).
• Méthode de référence « C » : câbles posés dans l’air, mais collés contre une paroi (limitation dissipation de la chaleur).
• Méthodes de référence « E, F » : conducteurs et câbles posés à l’air libre (bonne dissipation de la chaleur), avec distinction mono conducteurs multiconducteurs.
• Méthode de référence « D » : câbles enterrés (dissipation de la chaleur dépendant de la résistivité thermique du sol).
• Méthode de référence « B » : conducteurs enfermés en enceintes non ventilées (mauvaise dissipation de la chaleur).
• Méthode de référence « C » : câbles posés dans l’air, mais collés contre une paroi (limitation dissipation de la chaleur).
• Méthodes de référence « E, F » : conducteurs et câbles posés à l’air libre (bonne dissipation de la chaleur), avec distinction mono conducteurs multiconducteurs.
• Méthode de référence « D » : câbles enterrés (dissipation de la chaleur dépendant de la résistivité thermique du sol).
Ainsi, on distingue les méthodes pour les câbles non enterrés (BCEF) de celle pour les câbles enterrés (D).
Câbles non-enterrés
Les méthodes BCEF correspondent aux câbles non enterrés. La section du câble est donnée en fonction du type d’isolant (PVC ou PR), et du nombre de conducteurs chargés (2 ou 3), avec son courant admissible :
En monophasé, 2 conducteurs chargés, et en triphasé 3 conducteurs chargés.
Câbles enterrés
La méthodes D corresponds aux câbles enterrés. La section du câble est donnée en fonction du type d’isolant (PVC ou PR), et du nombre de conducteurs chargés (2 ou 3), avec son courant admissible :
En monophasé, 2 conducteurs chargés, et en triphasé 3 conducteurs chargés.
