DEV: PFM (FPR)

Fourniture d'une ligne de Petite Force Motrice (PFM):

• une ligne de Petite Force Motrice (PFM) est constituée d'une Prise de Courant (PC), alimentée par un câble R2V depuis une source existante.
• Les tensions normalisées sont en 230V monophasé ou en 400V multiphasé (tripolaire, avec ou sans le neutre).
• Les intensités varient depuis 10A ou 16A (en domestique) jusqu'à 400A (en industriel).
• Les prix sont fonction de l'intensité mais aussi de la marque (fabricant) et de la gamme du produit.

L'alimentation par câble est uniquement fonction de la distance de la PC jusqu'à la source existante:

• le câble de type R2V est monophasé en 230V (3Gx) ou multiphasé en 400V (5Gx).
• la section (2,5mm², 4mm², 6mm², 10mm², 16mm² ou 25mm²) est fonction de l'intensité (10A, 20A, 32A, 63A ou 125A).

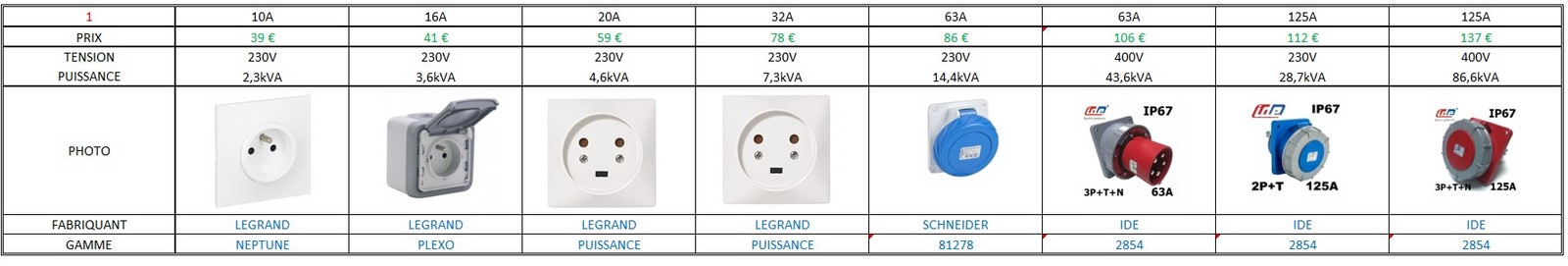

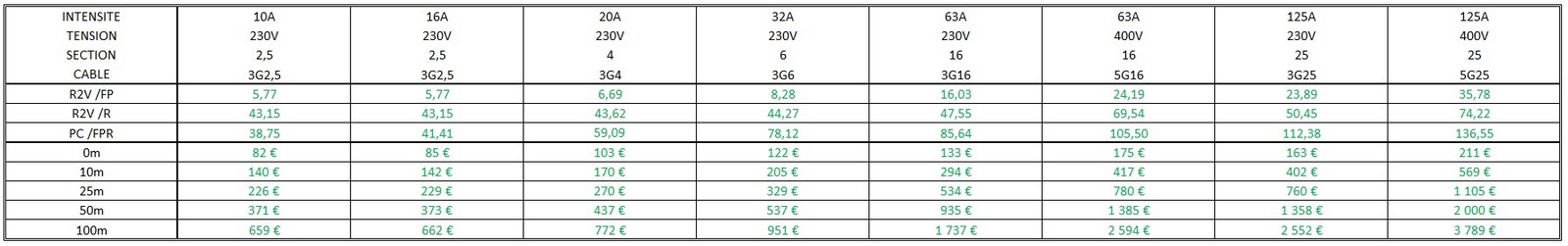

• les prix unitaires du câble (R2V /FP et R2V /R) et des PC (PC /FPR) sont issus des études DEV:R2V et DEV:PC.

La PFM est donc constituée d'une valeur fixe (PC) et d'une valeur variable (R2V):

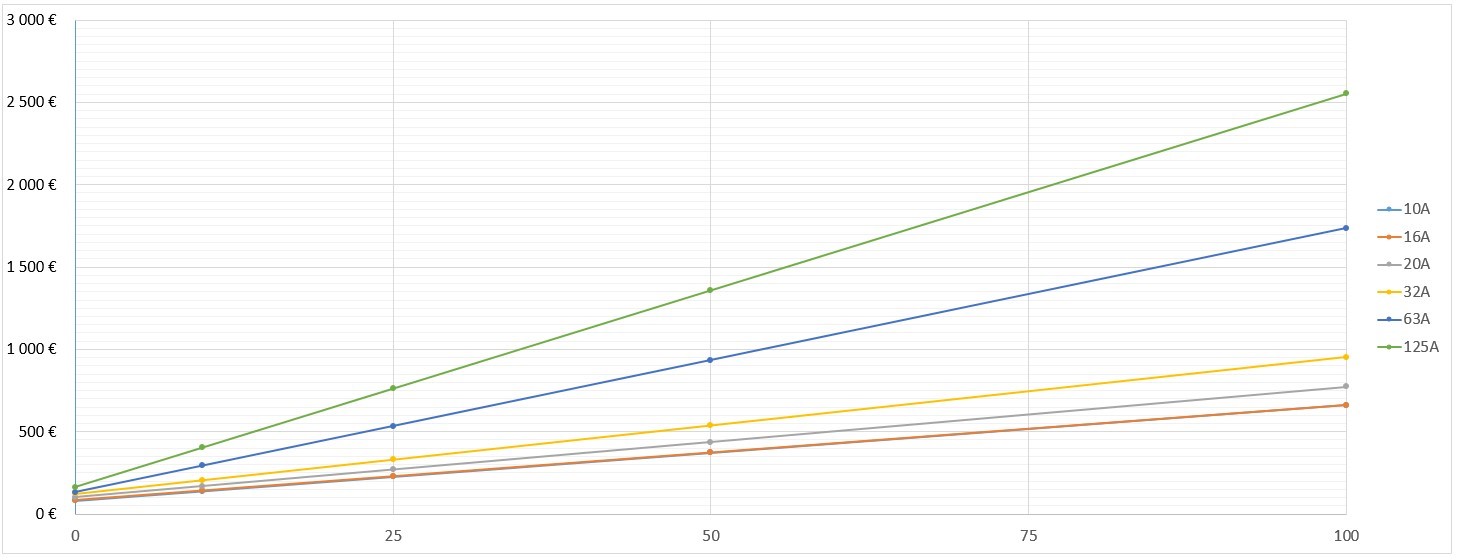

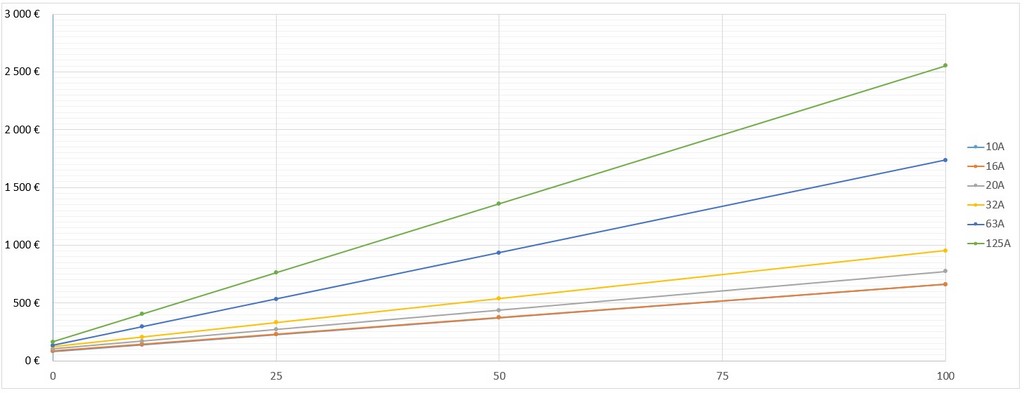

• Pour une gamme donnée (10A, 16A, 20A, 32A, 63A ou 125A), le coût en fonction de la distance, est une droite.
• La valeur a l'origine, pour une distance nulle, est le simple cout de la PC.
• La pente de la droite augmente avec des gammes d'intensité élevée.

L'analyse du simple coût de la PC par rapport au coût d'ensemble de la PFM permet de bien comprendre l'impact de la la distance:

• en courtes distance (10m), le coût de l'équipement (PC) est sensiblement égal (50%) au cout de la liaison (R2V).
• en longues distances (100m), le coût de l'équipement (PC) devient de pus en plus négligeable (10%) devant le coût de la liaison (PC).

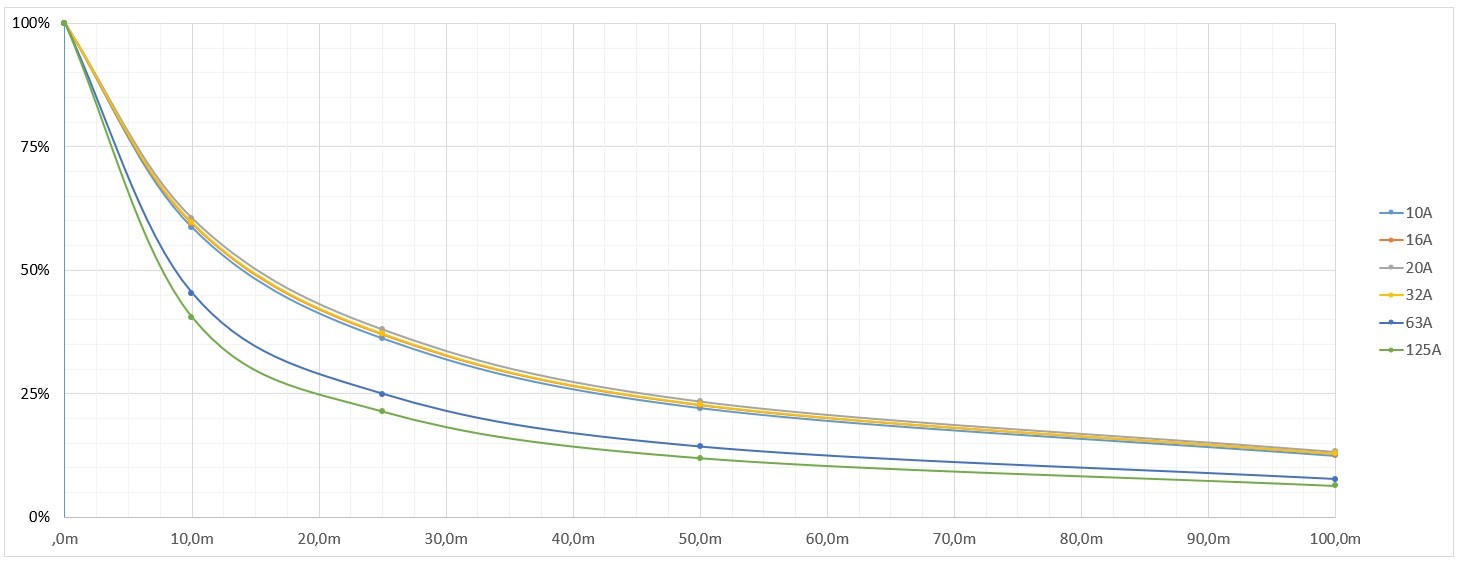

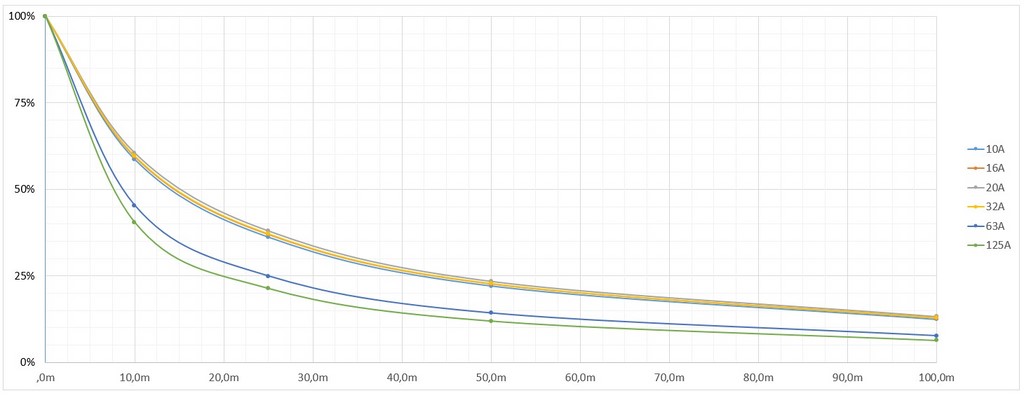

• la décroissance de la proportion PC/PFM (donc le rapport PC/R2V) n'est pas linéaire:
