ETU: Chronologies

Enchainement des études

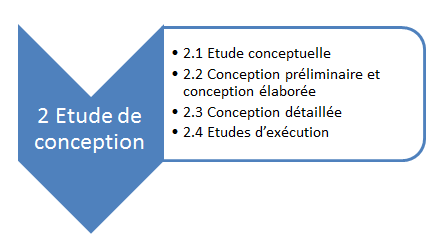

Pour aboutir à la livraison d'un "produit" satisfaisant à des attentes définies, des études se succèdent de façon chronologiques:

• 1: APS: en Avant Projet Sommaire, des études conceptuelles fournissent une description précise de différentes options retenues pour le produit et une estimation (avec tolérance) du coût et de la durée de l'exécution.
• 2: APD: en Avant Projet Détaillé, les études préliminaires élaborées sont mises au point en fonction de l'option retenue. Le choix des matériaux est arrêté et les différentes prestations techniques sont précisées, en conformité avec la réglementation en cours. Un chiffrage précis est alors finalisé. Le support documentaire qui détaille les caractéristiques définitives et les performances est rédigé de manière formelle (il forme le contrat).
• 3: PRO: Lors du PROjet, les études doivent fournir la documentation de conception détaillée, définissant les éléments de la conception du produit, dans le respect du cout, de la qualité et des délais contractuels.
• 4: EXE: pour permettre la réalisation du "produit", les études produisent l'intégralité de la document nécessaire, et validée en Bon Pour Execution (BPE).

Ces enchaînements se matérialisent par des livrables documentaires, validés à chacune des 4 étapes, avec traçabilités des évolutions.

Documentation

Les livrables documentaires imposés en externe par le client, ou en interne par la société, sont multiples, parfois assimilés et intégrés aux études, ou bien traité par des services spécifiques:

• Documentation EXECUTION:
• LDE: Liste des Documents d'Execution.
• NT: Notes Techniques.
• NCL: Notes de CaLculs.
• SCH: SCHémas.
• PIM: Plans d'Implantation du Matériel.
• NM: NoMenclatures.
• LES: Liste des Entrées et des Sorties.
• LCA: Liste des Capteurs et des Actionneurs.
• FME: Fiche de Modification des Etudes.

• Documentation PROJET:
• PLA: PLAnning.
• LDA: Liste des Documents Applicables.
• CRR: Comptes Rendus Réunions.
• CR: CouRriers.
• BE: Bordereaux d'Envoi.
• CDE: CommanDEs.
• BL: Bon de Livraisons.
• SAT: Situation d'Avancement des Travaux.
• FCT: FaCTuration.
• PDG: Point De Gestion.

• Documentation QUALITE:
• PMQ: Plan de Management de la Qualité.
• PAQ: Plan d'Assurance de la Qualité.
• ORG: ORGanigramme.
• LOFC: Liste des Opérations de Fabrication Contrôlée.
• LOMC: Liste des Opérations de Montage Contrôlé.
• FME: Fiches de Modifications Externes.
• FMI: Fiches de Modifications Internes.
• ECA: ECArts.
• FNC: Fiches de Non Conformités.

• Documentation CHANTIER:
• PDP: Plan De Prévention.
• PPS: Plan Particulier de Sécurité.
• DET: Dossier d'Execution des Travaux.
• MOP: Modes OPératoires.
• FAD: Fiches d'Adaptations Diverses.

• Documentation ESSAIS:
• DER: Dossier Essai Recette.
• PPE: Programme Particulier d'Essais.
• PGE: Programme Général d'Essais.
• FE(E): Fiches d'Essais (Exécutés).
