CDC: Cheminements terminaux

Montages apparents

La pose apparente consiste à installer les circuits et composants électriques en applique sur la paroi (en surface, et non pas dans la paroi comme dans le cas d’une pose encastrée)


Les cheminements terminaux permettant de desservir les divers consommateurs, avec un montage apparents, doivent répondre aux contraintes mécaniques de risques de chocs (indice IK). De ce fait, les conducteurs électriques sont obligatoirement sous conduits

  • Moulure
  • Goulotte
  • Tube: IRL

  • Installation en plinthe: IK07
X:
  • Avantages:
    • simplicité d'installation, rapide et facile (pas de saignées, rebouchages, reprises de peintures,
    • cout plus faible
    • facilité d'évolutions
  • Inconvéniants:
    • esthetique:

Montages encastrés

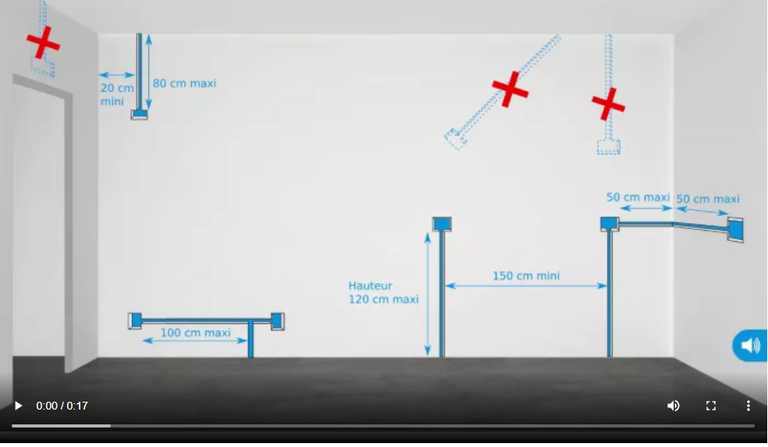

Les règles d’encastrement des canalisations sont définies par la norme NF C 15-100 qui détaille les caractéristiques des installations électriques et les règles de mise en œuvre, pour les installations neuves et celles entièrement rénovées:
  • Interdit:
    • tout les cas:
      • obliques
      • porteurs gros oeuvre (murs en béton, poteaux, poutres, éléments précontraints, planchers, etc ...)
      • taille de la saignée non adaptée à la taille de la gaine encastrée (prise en compte du jeu de 4mm nécessaire pour le rebouchage).
    • horizontales:
      •  sur 2 faces
      • longueur supérieure à 50cm de part et d'autre de l'angle d'un mur.
      • longueur supérieure à 100cm de part et d'autre d'une saignée verticale.
      • distance inférieure à 1,60m entre 2 saignées
      • au dessus d'une porte.
      • au dessus d'une fenêtre.
    • verticales:
      • moins de 80cm du plafond
      • moins de 130cm du mur
  • Autorisé:
    • tout les cas:
      • murs non porteurs, des cloisons de distribution et doublage
      • porteurs petite maçonnerie (briques de terre cuite, blocs pleins ou creux en béton, pierre reconstituée ou naturelle).
      • horizontales:
        • Les saignées électriques horizontales ne doivent pas dépasser 50cm de longueur
      • verticales
        • plus de 20cm d'un murex

  • Obligatoire:
    • tout les cas:
      • taille de la saignée adaptée à la taille de la gaine encastrée (prise en compte du jeu de 4mm nécessaire pour le rebouchage).
    • horizontales:
      • distance entre 2 saignées supérieure à 1,60m
    • verticales:
      • distance entre 2 saignées supérieure à 1,50m
      • éloignement de l’angle d’un mur supérieur à 20cm
      • longueur à partir du sol inférieure à 1,20m
      • saignées issues du plafond ont une hauteur maximum de 80cm ou 1/3 maximum de la hauteur sous plafond

Montages noyés

X

Gaine: ICTA (pour fils)

Fourreau: TPC en enterre (donc fils interdit)
