ADR-BT: Régimes de Neutre

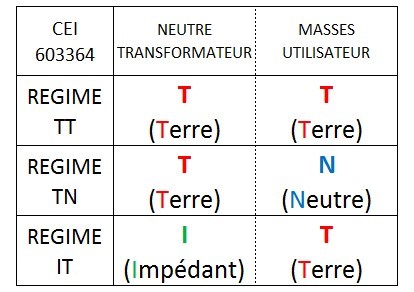

Codification
Les schémas de liaisons à la terre, qui ont pour but de protéger les personnes et le matériel en maîtrisant les défauts d'isolement, prévoit 3 régimes pour la distribution du neutre.
Les régimes sont codifiés par les 2 lettres fonction des raccordements du neutre du transformateur et des masses de l’utilisateur.

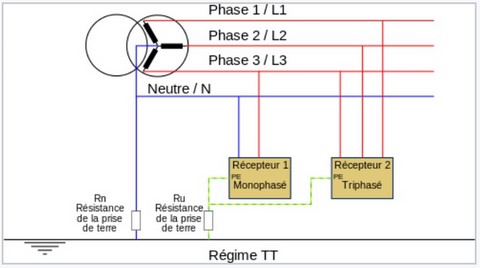

Régime TT
En régime TT, appelé Neutre à la Terre, celle-ci sert de circuit de retour en cas de défaut.
Schéma obligatoire chez les particuliers en France, avec prise de terre inférieure à 100 ohm et Dispositif Différenciel Résiduel (DDR) de 500mA en tête (et 30mA sur les Prises de Courant).

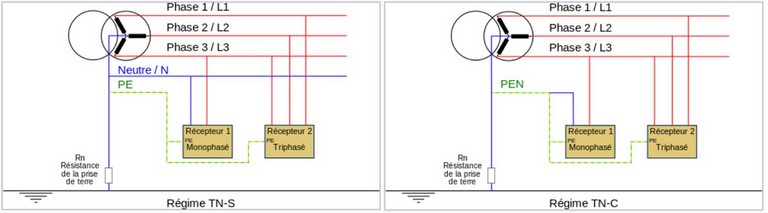

Régime TN
En régime TN, appelé Mise au Neutre, celui-ci sert de circuit de retour en cas de défaut.
Il existe la possibilité d’utiliser un seul et unique conducteur pour la Protection Equipotentielle (PE) et le Neutre (N), qui porte alors le nom de PEN en régime TN Commun (TN-C).
Le régime TN-C économise un conducteur … et un pôle dans les protections, la séparation PE et N pouvant se faire juste avant le récepteur (<10mm²).

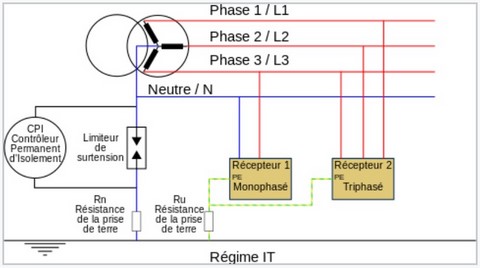

Régime IT
En régime IT, appelé Neutre Isolé (ou impédant), celui-ci n’est pas forcément distribué.
En cas de premier défaut, aucun danger pour les personnes ou les appareils. Une signalisation est simplement obligatoire pour faire signaler et obliger à faire disparaitre ce premier défaut (action de maintenance), et donc éviter un second défaut (entrainant un court-circuit).
